Sécurité manque d'eau à sonde

Sécurité manque d'eau à sonde supprimant les risques de détérioration d'une pompe due à la marche à sec. Elle coupe automatiquement l'alimentation électrique de la pompe lorsque le niveau d'eau (d'un puits, d'un forage ou d'une citerne) atteint un niveau critique.

Ce dispositif permet de protéger ou de diriger une pompe monophasée (ou tout autre dispositif électrique monophasé) ayant de 1 à 2200 watts de puissance.

Il est adaptable à toute pompe triphasée (ou tout autre dispositif électrique triphasé) via un contacteur de puissance (vendu séparément) ou un boitier de type CTA-01 (vendu séparément).

Ce système, équipé d'une sonde qui se place à une dizaine de centimètres au dessus de la pompe, contrôle en permanence la présence d'eau à l'aide d'un courant basse tension passant d'une partie de l'électrode à l'autre grâce à la conductivité de l'eau.

Lorsque le niveau d'eau baisse sous la sonde, le dispositif coupe immédiatement l'alimentation électrique de la pompe. Lorsque l'eau remonte et rentre à nouveau en contact avec la sonde, une temporisation (réglable de 1 à 99 minutes) se met en route. La pompe restera éteinte pendant ce temps.

Une fois que le temps réglé sur la temporisation est écoulé, le dispositif enclenche automatiquement l'alimentation électrique de la pompe. La temporisation réglable évite les démarrages et arrêts successifs dommageables à une pompe.

Ce système fonctionne de manière totalement autonome, sans réarmement manuel.

La sécurité manque d'eau est livrée avec une notice de montage et une sonde câblée de 35, 70 ou 100 mètres de longueur (à sélectionner dans le menu déroulant ci-dessus).

Quels sont les cables branchés sur la sécurité manque d’eau à sonde ?

- Le câble muni d’une fiche mâle se branche sur une prise électrique, alimentée par le compteur principal.

- Sur la prise femelle se branche soit un contacteur manométrique, qui régule le démarrage et l’arrêt de la pompe, soit directement la pompe à eau ou son boitier de démarrage.

- La sonde cablée est branchée sur la fiche RCA se trouvant sous le boitier.

Quel est le délai de temporisation réglable du boitier manque eau ?

Le délai de la temporisation peut être réglé entre 1 et 99 minutes. Nous recommandons de ne pas descendre sous 5 minutes au niveau de ce réglage. 20 minutes est la valeur la plus commune.

Est t’il possible de rallonger le cable de sonde ?

Il est tout à fait possible de rallonger le cable de sonde, jusqu’à une distance de 150 mètres. Le cable de sonde doit être composé de deux conducteurs, faisant au moins 0,25 mm² de section.

Comment fixer le coffret manque d’eau ?

Le coffret manque eau peut être fixé sur un mur ou un support, à l’aide des 4 supports qui se trouvent à l’extérieur du boitier.

Quel est le diamètre de la sonde ?

La sonde à un diamètre de 20 millimètres.

Comment fonctionne ce dispositif manque d’eau ?

Le boitier envoie un courant à très basse tension sur l’un des points de contact se trouvant dans la sonde. En cas de présence d’eau, cette tension passe dans le second point de contact (gràce à la conductivité de l'eau) et rend le dispositif opérationnel (présence de courant sur la prise de façade). Dans le cas ou il n’y a plus d’eau au niveau de la sonde, le circuit est ouvert, et la prise électrique se trouvant sur le coffret n’est plus alimentée.

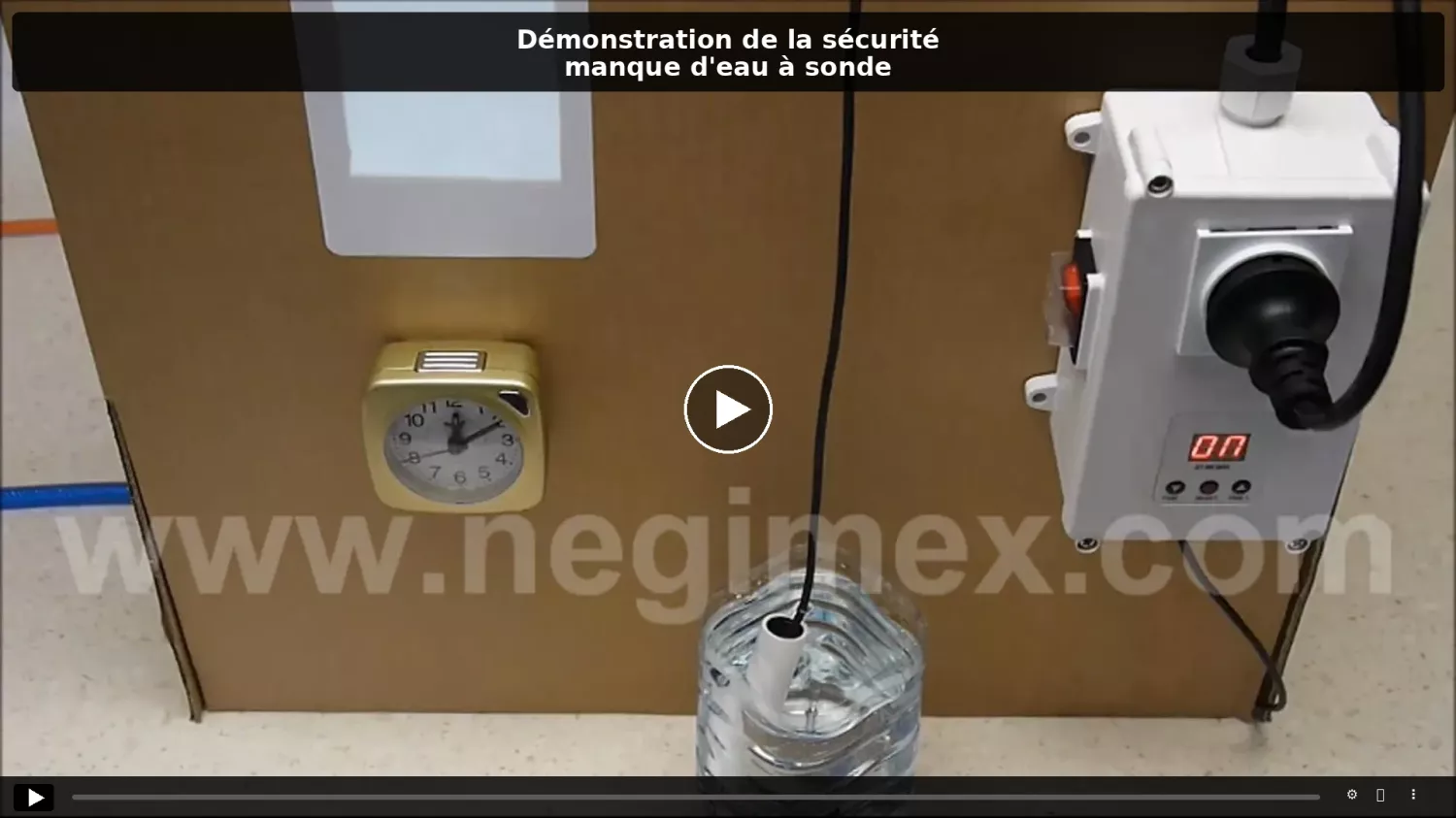

Comment tester simplement le bon fonctionnement du coffret manque d’eau ?

Débrancher le cable de sonde, et le boitier affichera OFF. Court-circuiter ensuite la fiche RCA (c’est à dire relier les deux polarités de la fiche sur laquelle se branche normalement la sonde) qui se trouve sous le boitier, à l’aide d’un morceau de cable, ou d’un trombone papier déplié. Lorsque la fiche RCA est court-circuitée et que l’on appuie sur le bouton RESET, le dispositif indique ON sur l’afficheur.
